Indicador de temperatura

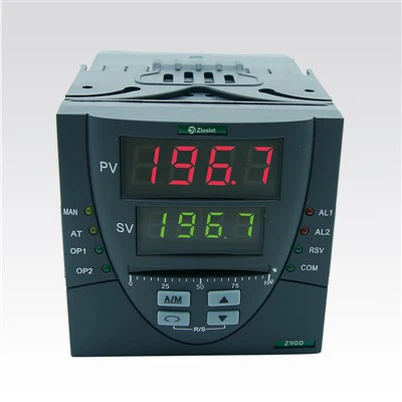

Preu de fàbrica Z90D Controlador digital de temperatura i pressió de doble pantalla

Descripció

Descripció del producte

El controlador de pressió digital PID d'intel·ligència Ziasiot adopta un algorisme d'intel·ligència PID expert avançat, amb una alta precisió de control, sense sobrepassar i una funció d'-autoajustament difusa. La sortida està dissenyada com una arquitectura modular; podeu adquirir diversos tipus de control substituint diferents mòduls de funció. Podeu triar el tipus de sortida de control PID com qualsevol de corrent, tensió, relé d'estat sòlid SSR, SCR zero-SCR monofàsic/trifàsic-sobre l'activació, etc. A més, té altres dues vies de sortida d'alarma, i una sortida de transmissió opcional, o una interfície de comunicació MODBUS estàndard. L'instrument pot substituir el servoamplificador en conduir la vàlvula (funció de control de la posició de la vàlvula) directament, funció donada externa i funció d'interruptor de no-pertorbació manual/automàtica.

Amb diversos tipus de funcions d'entrada, un instrument es pot utilitzar amb diferents senyals d'entrada diferents, reduint molt el nombre d'instruments. Té una molt bona aplicabilitat i es pot utilitzar amb múltiples tipus de sensors i transmissors utilitzats conjuntament per aconseguir les mesures de temperatura i pressió que, i amb tots els diferents actuadors dels equips de calefacció elèctrics i electromagnètics, vàlvules elèctriques de regulació i control PID, control d'alarmes, funcions d'adquisició de dades.

dimensions

product-682-514

Paràmetres

Controlador de pressió digital Z90D

Entrada
Senyals d'entrada	Actual	Tensió	Resistència	Termoparell
Impedància d'entrada	Menor o igual a 250Ω	Major o igual a 500KΩ
Corrent d'entrada màxima	30 mA
Tensió d'entrada màxima		<6V
Sortida
Senyals de sortida	Actual	Tensió	Relleu	Distribució o alimentador 24V
Capacitat de càrrega de sortida	Menor o igual a 500Ω	Major o igual a 250 KΩ (Nota: substituïu el mòdul per a una capacitat de càrrega més gran)	AC220V/0,6 (petit) DC24V/0,6A (petit) AC220V/3A (gran) DC24V/3A (gran) Segons Observacions	Menor o igual a 30 mA
Sortida ajustable
Sortida de control	Relleu	SCR{0}}monofàsica	SCR{0}}dual de fase	Relleu sòlid
Càrrega de sortida	AC220V/0,6A (petit) DC24V/0,6A (petit) AC220V/3A (gran) DC24V/3A (gran) Segons Observacions	AC600V/0.1A	AV600V/3A (S'ha de comentar si es condueix directament)	DC 5-24V/30mA
Paràmetre integral
Precisió	0,2% FS ± 1 paraula
Model de configuració	Tecla tàctil del panell bloqueig dels valors de configuració de paràmetres; emmagatzemar els valors de configuració permanentment
Estil de visualització	-1999 ~ 9999 valors mesurats, valors establerts, visualització de valors donats externs; Visualització de la posició de la vàlvula 0~100%. Visualització de valors de sortida 0 ~ 100%; Pantalla LBD per a l'estat de treball
Entorn de treball	Temperatura ambient: 0 ~ 50 graus; Humitat relativa: inferior o igual al 85% HR; Lluny del gas corrosiu fort
Font d'alimentació	AC 100 ~ 240V (potència de commutació), (50-60HZ); DC 20 ~ 29V
Poder	Menys o igual a 5W
Marc	Encaixement estàndard-
Comunicació	Protocol de comunicació MODBUS estàndard, RS-485, distància de comunicació fins a 1 km, RS-232, distància de comunicació de fins a 15 metres Nota: amb la funció de comunicació, el convertidor de comunicació hauria de ser actiu.
