Avantatges dels manòmetres Ziasiot

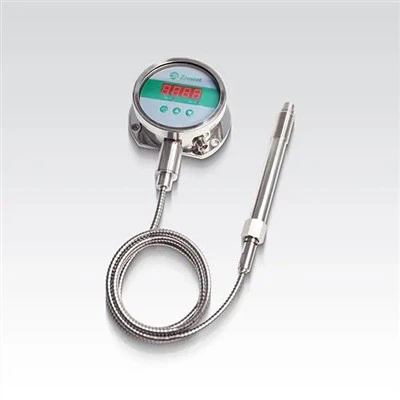

Llegibilitat:Els manòmetres digitals són fàcils de llegir, normalment inclouen una pantalla LCD retroil·luminada. En altres paraules, l'indicador és fàcilment visible independentment de les condicions d'il·luminació. A més, hi ha manòmetres digitals que ofereixen 10 tipus diferents d'unitats de pressió per facilitar el mesurament. Això inclou els PDR100, 250, 500 i 1000 que formen part de la gamma PDK.
Precisió:Un altre avantatge que tenen els mesuradors digitals és que les lectures solen ser més precises. Indicadors d'existències GTS Gauges que van de 0 a 5.000 bar amb una precisió del 0,5%-0,025% a escala real, per a una major comoditat. Els indicadors digitals també eviten problemes de paral·laxi, ja que mostren el resultat independentment de l'angle des del qual es vegi.
Resistència mecànica:Els manòmetres analògics poden resultar difícils de llegir quan se sotmeten a vibracions elevades. Pot haver-hi moviment de l'agulla al calibre. Tanmateix, en els indicadors digitals, la vibració no té un impacte notable per la forma en què es mostren.
Cost-efectivitat:Els indicadors analògics solen ser menys costosos inicialment, però requereixen una substitució més freqüent. Una inversió en un manòmetre digital significa que si es maneja correctament, durarà diversos anys.
Per què triar EUA
La nostra fàbrica:Shanghai Ziasiot Technology Co., Ltd. és una fabricació experimentada de sensors de pressió i temperatura, transmissors.
Productes:Els principals productes desenvolupats i produïts per la nostra empresa consisteixen en diverses sèries, inclosos sensors sense fil, sensors de flux, lineals, sensors de pressió, sensors de nivell de líquid, sensors de pressió de fusió d'alta temperatura, manòmetre de fusió, transmissor de pressió de fusió d'alta temperatura, sensor de temperatura, instrument d'índex de fusió, sistema de calibratge de pressió, instrument digital intel·ligent, interruptor de voladura, sistema domèstic intel·ligent, mòdul intel·ligent, bàscula corporal intel·ligent, sistema de control d'Internet i instrument automatitzat.
La nostra certificació:Per emfatitzar el nostre compromís amb la qualitat i la reputació, l'R + D i el procés de producció de totes les marques zias asseguren de complir i tenir certificacions RoHS, ISO, CE, CMC, CPA, ex i altres.
Producció i qualitat:ZiasIOT es dedica a millorar la indústria manufacturera i la seva productivitat. La capacitat de controlar la temperatura i la pressió en l'àmbit industrial és vital per promoure la productivitat i produir productes d'alta-qualitat.
Tipus de manòmetres
Un tub de bourdon és el manòmetre més utilitzat. És un instrument mecànic que mesura la pressió sense subministrament elèctric. Està fet d'acer per resistir el desgast i la corrosió. Un manòmetre de tub de bourdon pot mesurar la pressió de 0,6 a 7000 bar (8 a 10000 psi). És compatible amb mitjans líquids o gasosos per al buit, així com amb aplicacions de baixa i alta pressió-. És un instrument compacte ideal per a aplicacions de vibracions pesades i càrrega de pressió dinàmica. El manòmetre del tub de Bourdon és el que es mostra a continuació.
És l'aparell que s'utilitza per mesurar la pressió d'un fluid en un sistema. Està dissenyat expressament per mesurar intensitats de baixa-pressions. Un manòmetre de diafragma també es coneix com a manòmetre de membrana. Aquest dispositiu utilitza la desviació d'una membrana fina flexible coneguda com a diafragma. La pressió s'indica mitjançant l'ús d'una agulla, que es mou amb l'ajuda de la disposició del pinyó amb el diafragma.
En aquest tipus de manòmetre, dos diafragmes ondulats es solden entre si a la seva perifèria per formar una càpsula. Aquesta càpsula és l'element principal per detectar la pressió. Hi ha un forat en un dels diafragmes al centre que deixa entrar el medi. Els diafragmes s'expandeixen o es contrauen amb l'aplicació de pressió. El manòmetre de càpsula s'utilitza per calcular la pressió dels gasos i s'utilitza per calcular la pressió de substàncies amb fins a 600 mbar.
Aquests són els instruments ideals per mesurar la pressió independentment de les fluctuacions naturals de la pressió atmosfèrica. Una mesura de referència de buit es fixa al costat de l'element de mesura i no està subjecta a pressió. Per tant, té una pressió zero sense variació. S'utilitzen principalment en laboratoris científics. L'altitud no afecta els manòmetres de pressió absoluta, per això s'utilitzen en aeronàutica, sistemes de calefacció, ventilació i climatització i processos de destil·lació.
Fórmula de diferència de pressió
La diferència de pressió entre el sistema i l'atmosfera ve donada per la fórmula:
P=Pa+ ρgh
On,
Pressió P= en qualsevol punt
Pa=pressió atmosfèrica
A partir d'això, podem deduir que la pressió en qualsevol punt és sempre més gran que la pressió atmosfèrica en una quantitat de ρgh.
Quan P-Pa=ρgh
On,
P =pressió del sistema
Pa{0}}pressió atmosfèrica
(P-Pa)=diferència de pressió entre el sistema i l'atmosfera.
hρg=Pressió manomètrica
La diferència entre dues pressions mesurades amb el manòmetre es coneix com a pressió manomètrica. Ara, feu-nos saber més sobre els tipus de manòmetres.
Escollir el manòmetre adequat
Interval
És ideal seleccionar un manòmetre que sigui aproximadament el doble de la pressió de funcionament normal del medi. A més, la pressió de funcionament màxima no ha de superar el 75% de l'-interval total d'escala.
Mida
La mida del manòmetre normalment es correlacionarà amb la precisió del manòmetre. Els manòmetres més grans generalment tindran una resolució o llegibilitat més gran.
Material
El material del manòmetre és important quan es té en compte l'entorn en el qual s'utilitzarà. Avalueu si el mesurador estarà subjecte a nivells més alts d'humitat o condicions meteorològiques més severes. Els manòmetres d'acer inoxidable s'han d'optar per sobre del llautó al voltant de substàncies més corrosives.
Precisió
La precisió es defineix com un percentatge de l'-interval d'escala completa. Per exemple, els calibres de 63 mm generalment tindran un 1,6% de precisió a escala completa (-FSA), de la mateixa manera per als calibres de 100 mm i 160 mm, on generalment tindran un 1% de FSA. S'ha de determinar el grau de precisió requerit per garantir que s'utilitza un calibre adequat. Escollir entre un manòmetre analògic o digital també és un altre factor a tenir en compte, ja que tenen diferents graus de precisió. Una regla general és que com més crítica sigui l'aplicació, més gran serà la precisió requerida.
Connexions
Juntament amb la mida de la connexió, també s'ha de tenir en compte la ubicació a l'hora de seleccionar un manòmetre. GTS disposa d'una gamma d'indicadors d'entrada-posterior i inferior-per satisfer les necessitats de les vostres aplicacions.
Com es fan els manòmetres
Cas
Les caixes per als manòmetres estan fetes de plàstic, acer, llautó o, més habitualment, acer inoxidable. La complexitat i el tipus de caixa són una bona indicació del costós del mesurador. Els estoigs fenòlics, una resina feta a partir de fenols i aldehids, s'utilitzen en entorns agressius i nocius com els de producció química i petroquímica.
Els estoigs es poden omplir amb glicerina o silicona per evitar la condensació i proporcionar protecció contra ambients corrosius que podrien danyar el mecanisme intern. Hi ha cobertes de goma del calibre per protegir la caixa del calibre dels danys per impacte.
Socket
El sòcol és la primera part del manòmetre amb el qual el fluid a pressió entra en contacte. Els indicadors econòmics tenen un forat perforat a la connexió de sortida, mentre que els indicadors més cars tenen un forat roscat per a un orifici de restricció. La inserció d'un orifici de restricció impedeix que les partícules entrin al manòmetre i s'enganxin el manòmetre.
Estil de soldadura
Un extrem del tub de Bourdon està soldat on s'uneix l'enllaç. Els manòmetres de pressió menys costosos utilitzen un estampat o un dispositiu mecànic per connectar l'enllaç.
Apuntador
Els tipus de punters varien segons els tipus d'ajustaments fins que permet el punter i la complexitat del punter. Els punters més complexos i refinats permeten ajustar els canvis d'altitud o el desgast per pulsacions i vibracions.
Mostra
Les lectures d'un manòmetre poden aparèixer en una pantalla analògica de marcatge o com a lectura digital. Com altres factors, els tipus de pantalles varien en funció del tipus i disseny del manòmetre. L'escala de dial d'un manòmetre està calibrada segons el disseny i el tipus de manòmetre. En el cas del tub Bourdon, el dial està calibrat al tub Bourdon.
Finestra
La part frontal o frontal d'un manòmetre és la finestra que el protegeix del medi ambient i protegeix el mecanisme intern. Pot ser de vidre, vidre temperat o plàstic. Finestres fetes de plàstic suau flexible per a compensació tèrmica i permeten que el farcit de glicerina o silicona s'expandeixi sense sagnar. La finestra serveix com a membrana transparent que permet a l'usuari veure el dial de l'indicador i llegir les dades.
La pressió és una força física i mesurable, per àrea, que s'exerceix contra un objecte per una substància, material, altre objecte o gas que hi està en contacte. En el cas de líquids o gasos, el seu pes exerceix una pressió més gran a mesura que augmenta la quantitat.
Els pascals (Pa) són la unitat de pressió o tensió aplicada sobre una àrea d'un metre quadrat i és igual a un Newton (1N). Els pascals serveixen com a unitat base de pressió per al Sistema Internacional d'Unitats (SI), la forma moderna del sistema mètric.
El bar o mil·libar és una unitat mètrica de pressió que és igual a 100.000 Pa.
L'atmosfera (atm) és una unitat de mesura que és igual a la pressió mitjana de l'aire al nivell del mar a una temperatura de 15 graus o 59 graus F. Una atmosfera és 1013 mil·libars o 760 mm o 30 polzades de mercuri. Es mesura amb un baròmetre.
Torr és una unitat de mesura que porta el nom d'Evangelista Torricelli, el descobridor del baròmetre. Un Torr és 1/760 d'una atmosfera estàndard o 101.325 Pa.
Lliures per polzada quadrada (psi) és una unitat de mesura que s'expressa en lliures de força per polzada quadrada d'àrea, que és igual a 6894 Pa o 0,07 atm o 51,175 torr. PSI es basa en el sistema de mesura avoirdupois, que utilitza lliures i unces com a unitats de mesura.
Els mil·límetres de mercuri (mm Hg) és una unitat de mesura que antigament representava la pressió creada per un mil·límetre de mercuri. No és una unitat SI però s'utilitza en determinades indústries i estudis científics. La seva definició moderna és 133,322387415 Pa, que és igual a un Torr.
Polzades d'aigua (en H2O) és una unitat de mesura que ve determinada per la pressió exercida a la base d'una columna de fluid d'una polzada d'alçada i que té una densitat de fluid d'1,004514556 grams per centímetre cúbic en un lloc on l'acceleració de la gravetat és de 9,80665 m/s².
Automòbils
Quan parlem dels manòmetres d'un cotxe, el primer que em ve al cap és el manòmetre de pressió d'aire per als pneumàtics. Tot i que un manòmetre de pressió d'aire és important, hi ha altres manòmetres que controlen diversos sistemes del cotxe, com ara l'aire condicionat, l'oli i el refrigerant del motor. Els cotxes moderns tenen indicadors i comptadors en gairebé tots els components crítics.
Aeronàutica
Hi ha una gran varietat d'instruments que informen un pilot de l'estat d'una aeronau i les variacions de pressió. Els dispositius de detecció de pressió es poden trobar al grup de vol i al grup de motors. Són els aspectes més crítics i essencials del funcionament d'un avió, ja que són un mitjà per preservar el seu funcionament segur. Cada tipus de manòmetre està dissenyat per adaptar-se a una aplicació específica.
Producció d'oli
A la indústria petroliera, les línies de flux, els separadors i els dipòsits d'estoc estan sota algun tipus de pressió. Tots els aspectes d'una operació de petroli, des del cap de pou fins al dipòsit, són supervisats i supervisats per un manòmetre. Tots els manòmetres per a la indústria petroliera tenen incorporades mesures de seguretat per a la protecció dels treballadors, ja que poden explotar quan la pressió és massa alta.
Indústria alimentària
Els manòmetres per a la indústria alimentària han de ser excepcionalment higiènics i estan fets d'acer inoxidable de grau 316, que es permet exposar als mitjans.
Els manòmetres de qualitat alimentària són capaços de suportar la neteja rigorosa regular que és una part necessària del procés de preparació d'aliments.
Indústria Química
Els manòmetres per a la indústria química estan especialment dissenyats per satisfer les necessitats de diversos medis i entorns altament agressius. Els manòmetres de la indústria química requereixen reparacions i substitucions freqüents. Per protegir l'instrument, els manòmetres de la indústria química estan recoberts de tàntal, Halar o Politetrafluoroetilè (PTFE), que són excepcionalment resistents a la corrosió.
Hidràulica
Un manòmetre hidràulic és una part crítica del funcionament d'un dispositiu hidràulic. Els manòmetres de pressió inadequats poden afectar negativament el rendiment del sistema i poden perjudicar el flux d'un procés de fabricació. Qualsevol canvi de pressió detectable pot indicar fuites en el sistema o danys a un component hidràulic. Els manòmetres hidràulics han de ser excepcionalment precisos i capaços de funcionar en condicions dures i perilloses.
Manteniment del Manòmetre
El manòmetre s'ha de mantenir net, el vidre del dial ha de ser brillant i clar, de manera que el valor de pressió indicat pel punter del dial es pugui veure fàcilment. I el manòmetre amb vidres trencats al dial o a l'escala borrosa s'hauria d'abolir.
La canonada de connexió del manòmetre s'ha de bufar regularment per evitar l'obstrucció, especialment la canonada de connexió utilitzada per a gas amb brutícia més greixosa o una altra substància viscosa.
Sovint hauríeu de comprovar si la rotació i la fluctuació de l'indicador del manòmetre són normals i si el gall de la canonada de connexió està en posició totalment oberta.
El manòmetre s'ha de calibrar regularment i la freqüència es pot basar en les condicions específiques:
1) Després que el manòmetre hagi estat en funcionament durant tres mesos, s'ha d'aplicar el manteniment de nivell 1 principalment per comprovar si el manòmetre pot tornar a la posició zero i si la vàlvula en T i la junta de la trampa d'aigua tenen fuites. I hem de revisar i rentar la trampa d'aigua per garantir un flux suau.
2) Després d'un any de funcionament, s'ha d'aplicar el nivell 2 de manteniment. En aquest moment, el manòmetre es pot desmuntar i enviar al departament de mesurament per a la verificació i el segellat de plom. Quan desmuntem i comprovem la trampa, les fixacions roscades s'han de trobar intactes. Desmunteu i comproveu l'-grill de tres vies, tritureu la superfície de segellat per assegurar-vos que estigui hermètica sense fuites i que la rosca de connexió estigui intacte. Emmagatzemeu la trampa, traieu l'òxid i pinteu el gall de tres-direccions.
Quan el manòmetre és inexacte durant el funcionament, s'ha de substituir a temps. El manòmetre de substitució ha de ser un manòmetre-segellat amb plom que hagi estat verificat pel departament de metrologia i estigui dins del període de validesa de la verificació o un de nou amb un certificat de fàbrica. Abans de canviar el comptador, s'ha de cargolar la vàlvula de tres vies-a la posició de rentat del manòmetre i s'ha de rentar la brutícia del tub de la trampa.
PMF
P: Per a què serveix un manòmetre?
P: Què s'entén per pressió manomètrica?
P: Quin és el principi del manòmetre?
P: Necessites un manòmetre?
P: Quin és un exemple de pressió manomètrica?
P: Per què s'anomena manòmetre?
P: Quina diferència hi ha entre la pressió manomètrica i la pressió normal?
P: Quina diferència hi ha entre un indicador de pressió i un manòmetre?
P: Els manòmetres mesuren la pressió estàtica?
P: Una pressió pot ser negativa?
P: Com puc mesurar la pressió sense un manòmetre?
P: Quina precisió són els manòmetres de pressió?
P: Quin tipus de manòmetre és més precís?
P: Quina diferència hi ha entre un manòmetre i un mesurador de cabal?
P: Com calcular la pressió?
P: Com classifiqueu un manòmetre?
P: Els manòmetres mesuren la pressió absoluta?
P: El manòmetre és analògic o digital?
P: La pressió manomètrica canvia?
P: Com llegeix la pressió del manòmetre?
Com un dels fabricants i proveïdors de manòmetres de pressió més professionals a la Xina, comptem amb productes de qualitat i baix preu. Benvingut a l'engròs dels manòmetres de pressió més venuts a la venda aquí des de la nostra fàbrica. Poseu-vos en contacte amb nosaltres per obtenir un servei personalitzat.
