Quina diferència hi ha entre el radar i el sensor de nivell ultrasònic
Deixa un missatge
Els transmissors de nivell s'utilitzen àmpliament a les indústries química, petroliera, farmacèutica i de tractament d'aigua per mesurar i controlar el nivell de diversos líquids. Els transmissors de nivell sense-de contacte Ziasiot inclouen transmissors de radar i d'ultrasons, aquí es mostren les seves característiques que els fan adequats per a diferents aplicacions. Entendre aquestes diferències és crucial per triar el sensor adequat per a necessitats industrials específiques.
Principi de funcionament
Els sensors de nivell de radar adopten la tecnologia d'ona contínua de modulació de freqüència (FMCW). L'antena emet senyals de radar FM d'alta-freqüència i la freqüència del senyal de radar augmenta linealment. La mateixa antena rep el senyal de radar transmès després de ser reflectida pel medi mesurat. Al mateix temps, la diferència de freqüència entre la freqüència del senyal transmès i la freqüència del senyal rebut és proporcional a la distància mesurada. El senyal de diferència de freqüència recollida obté l'espectre de freqüència de l'eco reflectit per la transformada ràpida de Fourier (FFT) i calcula així la distància de l'objectiu a mesurar.

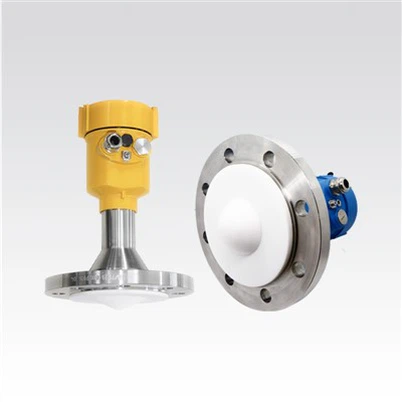

Els sensors de nivell de radar Ziasiot inclouen sensors de nivell de radar de 26 GHz i 80 GHz i sensors de nivell de radar d'ona guiada
Característiques:
1. Pot mesurar líquids corrosius, amb superfície plana de PTFE, pot prevenir completament la corrosió
2. El nivell de protecció és IP68, la resistència a la pressió pot arribar a 0,1-1Mpa, la resistència a la temperatura pot arribar als 100 graus
3. El rang de mesura pot arribar als 120 metres, connexió de brida, l'habitatge pot triar acer inoxidable i alumini fos
4. Es pot seleccionar un senyal de sortida personalitzable, RS485 i 4-20mA. Funció Bluetooth personalitzable
5. Connexió de brida, la mida de la brida es pot personalitzar.
6. Placa d'identificació de pel·lícula de superfície personalitzable.
Els sensors de nivell ultrasònic, en canvi, funcionen mitjançant ones sonores. Emeten ones ultrasòniques d'alta-freqüència (per sobre del rang-audible humà, normalment entre 20 kHz i 200 kHz) cap a la superfície del líquid o sòlid. Aquestes ones viatgen per l'aire i reboten quan toquen la superfície. El sensor mesura el temps que triguen les ones ultrasòniques a viatjar des del transmissor a la superfície i de tornada al receptor. De manera similar als sensors de radar, la distància a la superfície es calcula en funció de la velocitat del so a l'aire i el temps-anada i tornada de les ones. Per exemple, en un sensor de nivell d'aigua ultrasònic, les ones sonores s'utilitzen per mesurar el nivell d'aigua en un dipòsit o un dipòsit d'aigua.
El sensor de nivell ultrasònic Ziasiot és un dispositiu de mesura de-contacte, d'alta fiabilitat, rendible,--fàcil d'instal·lar i de mantenir-al lloc-. És fàcil d'utilitzar, amb una-visualització in situ i senyals de sortida opcionals com ara analògics, commutadors i RS485 per a diverses aplicacions. La carcassa de la carcassa pot ser d'alumini fos-a pressió, i el grau de protecció pot ser IP67. S'aplica a la mesura de líquids i purins i s'utilitza àmpliament en el tractament d'aigua, municipal, química, metal·lúrgica, fabricació de maquinària i altres indústries.
Característiques
♦ Interrupció tant en xinès com en anglès, xinès i anglès, funcionament senzill, configuració fàcil
♦ Àmplia gamma, el màxim. l'abast pot arribar als 70 m
♦ Disseny humanitzat, es pot mostrar la distància (ullage) i el nivell al mateix temps
Sensors de nivell de radar contra ultrasons
|
Característica |
Sensor de nivell de radar |
Sensor de nivell ultrasònic |
|
Tecnologia |
Utilitza microones (ones de ràdio) |
Utilitza ones sonores-d'alta freqüència |
|
Interval de mesura |
Llarg-abast (fins a 100 m o més) |
De curt a mitjà{0}}abast (normalment fins a 15 m) |
|
Precisió |
Alt (precisió de mm a cm) |
Moderat (precisió de nivell-cm) |
|
Impacte ambiental |
No es veu afectat per la pols, el vapor, la temperatura o la pressió |
Afectat per la densitat de l'aire, la pols i el vapor |
|
Compatibilitat de materials |
Funciona amb líquids, sòlids i productes químics durs |
El millor per a líquids i alguns sòlids |
|
Resistència a l'escuma i al vapor |
Excel·lent (penetra escuma/vapor) |
Pobre (les ones sonores es poden absorbir/escampar) |
|
Cost |
Més alt (rendiment premium) |
Menor (rentable-per a aplicacions senzilles) |
|
Instal·lació |
Requereix una alineació adequada de l'antena |
Necessita un camí clar, sense obstacles |
|
Aplicacions |
Dipòsits de productes químics, sòlids a granel, GNL, alta{0}}temperatura |
Tractament d'aigües, dipòsits de combustible, dipòsits oberts |
Diferències clau
Tipus d'ona
El radar utilitza microones, els ultrasons utilitza ones sonores.
01
Interval i precisió
El radar és millor per a llargues distàncies i alta precisió.
02
Medi ambient
El radar funciona en condicions dures; ultrasònic és més barat però sensible als canvis d'aire.
03
Cost
Els ultrasons són més econòmics-per a usos senzills.
04
Aplicacions dels sensors de nivell de radar enfront dels sensors de nivell ultrasònic
Tant els sensors de nivell de radar com d'ultrasons s'utilitzen àmpliament en aplicacions industrials i comercials, però la seva idoneïtat depèn de factors com el rang de mesura, les condicions ambientals i les propietats del material. A continuació es mostra un desglossament de les seves aplicacions típiques:
1. Aplicacions del sensor de nivell de radar
Els sensors de radar utilitzen senyals de microones i són ideals per a entorns difícils on la precisió i la fiabilitat són fonamentals.
Usos comuns
✔ Indústria del petroli i del gas
Dipòsits d'emmagatzematge (cru, GNL, GLP)
Vasos de procés de refineria
Aplicacions d'alta-pressió i alta-temperatura
✔ Química i petroquímica
Substàncies químiques agressives (àcids, dissolvents)
Líquids espumosos (a causa de la capacitat del radar de penetrar vapor/escuma)
✔ Sòlids a granel i sitges
Gra, ciment, carbó, pellets de plàstic
Entorns polsosos (el radar no es veu afectat per la pols)
✔ Aigua i aigües residuals
Grans embassaments, dipòsits d'aigües residuals
Aplicacions amb turbulència superficial
✔ Aliments i begudes
Sitges de sucre, dipòsits de llet, emmagatzematge d'oli comestible
Entorns higiènics (amb dissenys d'antenes especials)
✔ Farmacèutica
Emmagatzematge de medicaments líquids
Processos estèrils i d'alta{0}}puresa
Avantatges en aquestes aplicacions:
✅ Funciona a temperatures extremes (-200 graus a +400 graus)
✅ No es veu afectat per la pols, el vapor o els canvis de pressió
✅ Alta precisió (± 1 mm a ± 5 mm)
2. Aplicacions del sensor de nivell ultrasònic
Els sensors d'ultrasons utilitzen ones sonores i són rendibles-per a mesuraments sense-contacte en condicions menys dures.
Usos comuns
✔ Tractament d'aigües i aigües residuals
Monitorització de flux de canal obert
Dipòsits d'aigües residuals, recollida d'aigües pluvials
✔ Emmagatzematge de combustible i líquid
Dipòsits de gasoil, emmagatzematge subterrani de combustible
Monitorització del nivell de líquid no-corrosiu
✔ Aliments i begudes
Línies d'embotellament de begudes
Dipòsits d'emmagatzematge de llet, suc i aigua
✔ Sistemes de climatització i refrigeració
Tancs de refrigeració, torres de refrigeració
Sistemes hidrònics
✔ Seguiment de rius i embassaments
Sistemes d'alerta d'inundacions
Control de reg
✔ Sòlids a granel (ús limitat)
Aplicacions de baix-pols (grànuls de plàstic, pols)
Avantatges en aquestes aplicacions:
✅ Menor cost en comparació amb el radar
✅ Fàcil instal·lació (sense contacte amb el medi)
✅ Apte per a entorns no-perillosos
Quan triar el sensor de nivell radar o ultrasònic?
|
Escenari |
Sensor de radar |
Sensor d'ultrasons |
|
Líquids-alta temperatura |
✔ |
✖ (abast limitat) |
|
Tancs-omples d'escuma/vapor |
✔ |
✖ (pèrdua de senyal) |
|
Long-range measurements (>15m) |
✔ |
✖ |
|
Ambients amb pols o boira |
✔ |
✖ (dispersió del senyal) |
|
Substàncies químiques corrosives/agressives |
✔ |
✖ (materials limitats) |
|
Líquids senzills i econòmics- |
✖ |
✔ |
|
Monitorització de l'aigua exterior |
✖ (excés) |
✔ |
Conclusió
Radarés el millor perdur, d'alta-precisió, de llarg-abastaplicacions.
Ultrasonsés ideal percost-sensible, curt-abast, no-extremcondicions.
