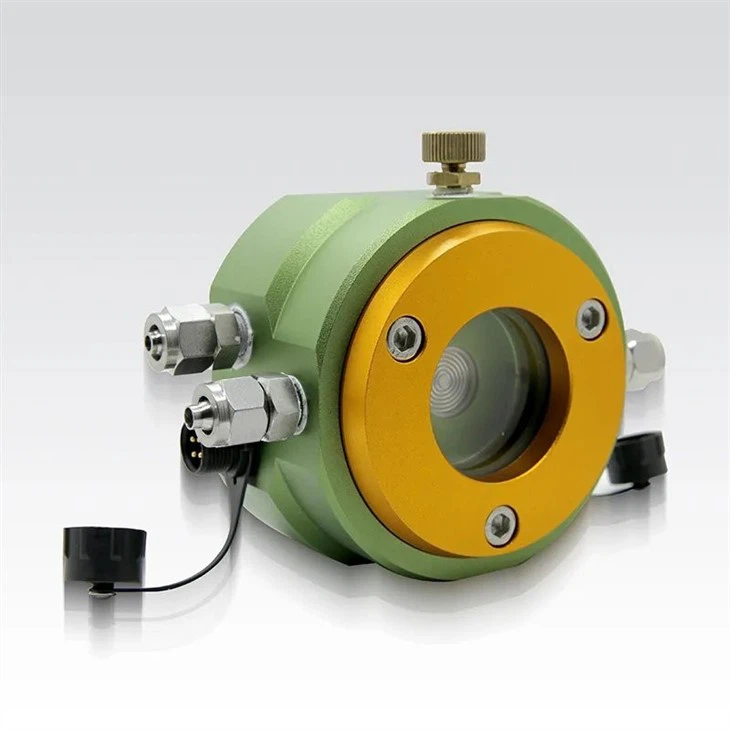

Sensor de liquidació del mesurador de nivell estàtic de desplaçament



La sèrie de nivell estàtic PT260 està composta per dipòsits líquids, nuclis de precisió importats, mòduls especials de circuit personalitzats, cobertes de protecció i altres components. Es connecta una pluralitat de calibres de nivell estàtic juntament amb canonades de connexió plenes de líquids, el calibre de nivell estàtic de referència es troba en un punt de referència estable ..





La sèrie PT260 de nivell estàtic és un instrument de mesura de nivell líquid elevat utilitzat per mesurar la base i la liquidació relativa de cada punt de mesura. de l’edifici. Els llocs d’aplicació inclouen grans edificis, com ara plantes d’energia hidroelèctrica, preses, edificis alts, centrals nuclears, projectes de coservància d’aigua, ferrocarrils, metro, baranes d’alta velocitat, passadissos integrats de canonades i altres punts de mesura de punts desenfrenats.









1, el requisit per a la selecció del punt de base del punt base abans de la instal·lació és que la distància entre els punts de base és més gran que 1m tant com sigui possible, que és relativament estable i lliure de la interferència de la font de vibració. La gota no és superior a 1,5 m. L’espai entre els punts de mesura s’organitza segons el requisit de disseny.

2, confirmeu l’adreça d’ID del nivell estàtic abans de la instal·lació i enregistreu -la al programari PC, poseu a prova tots els sensors que s’instal·lin en línia en línia de 10 minucios. Determineu el nivell estàtic segons l’ordre del número d’identificació i la ubicació del punt de mesura durant la instal·lació.

3, el sensor del punt de mesura es fixa i s’instal·la amb els cargols d’expansió i cal que es fixi fermament, després connecteu les canonades de connexió de líquid en sèrie a cada sensor de punt de mesura, el punt base i el dipòsit d’emmagatzematge de líquids es connecten i es tanquen, el cargol a la interfície líquida es bloqueja i es fixa i no es necessita fuita de líquid.

4, les juntes de canonades d'aire de cada calibre de nivell estàtic estan connectades en sèrie amb línies de canonades.

5, ompliu el dipòsit líquid. Diferents entorns de control tenen requisits diferents per als líquids. Es recomana dos líquids, el primer és l’aigua de l’aixeta i l’aigua dicil·lada. Generalment, quan s’utilitza aquest líquid, és necessari assegurar -se que el canvi de temperatura ambient no sigui superior a 10 graus i el coeficient d’expansió del líquid no es congelarà dins del rang de control. El segon tipus és l’aigua anticongelant+l’aixeta amb una proporció d’1: 1. Aquest líquid s’utilitza generalment a la zona freda nord amb un rang de temperatura de {{5} graus -30 graus. El propòsit principal és evitar la congelació.

6, el líquid s’afegeix en un lloc al dipòsit d’emmagatzematge de líquids. Quan s’afegeix el líquid, la vàlvula s’obre el sensor del punt de mesura per assegurar -se que es pot descarregar l’aire. Quan s’afegeix líquid, s’hauria d’assegurar el tub de connexió que no hi ha bombolles d’aire al sensor. Els diàmetres de les bombolles no són superiors a 2mm. Desenrossegueu la vàlvula d’escapament per esgotar l’aire. D’aquesta manera, el sensor és més segur.





1. Assegureu -vos que la base es troba en una superfície substancialment mateixa.

2. Tots els dipòsits d’emmagatzematge de líquids s’han de comprovar amb cura per fuites d’aigua.

3. Assegureu -vos de drenar la resta de canonades de connexió líquida a cada secció, no hi pot haver seccions d’aire.

4. Les canonades de connexió de líquid han de protegir -se per evitar que el líquid es bloquegi després de l’enterrament.

5 No disposeu de maquinària a cada punt de mesurament a l’enterrament, per no causar danys.





Gamma de pressió: 500mmh₂O, 1000mmh₂O, 2000mmh₂O, 2500mmh₂O,

Tensió d’excitació: 9 ... 36VDC

Senyal de sortida: RS485

Resolució: 0. 01mmh₂O

Precisió (25 graus): ± 0. 5 mmh₂O, ± 1 mmH₂O, ± 2 mmH₂O

Efecte Temprature: ± 0. 5 mmh₂O, ± 1 mmH₂O, ± 2 mmH₂O

Temperatura de funcionament: -20-85 grau

Temperatura de compensació: -20-60 grau

Capacitat de sobrecàrrega: 200%FSO

Material de closca: aliatge d'alumini

Nivell de protecció: IP67

Mètode d’instal·lació: instal·lació fixa vertical amb vàlvula d’escapament cap amunt

Connexions elèctriques: connector impermeable de quatre nuclis

Interfície líquida/gas: connector ràpid d’acer inoxidable
